Dimensiones transformadores formato EI48/17 (1617)

Dimensiones

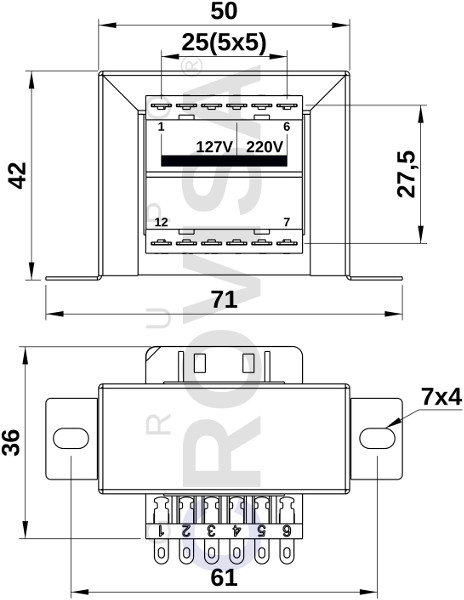

Todas las dimensiones en mm.

A B C D E F G H I J K L Peso (gr) S
40 48 36 27,5 17 11,5 6,2 11,7 68 7,3 44 58 250 5

C651, C751, C231, E1404, Z325 Posición terminales: Primario: 1-4-6
Secundario: a-c-e
C230, Z334 Posición terminales: Primario: 1-4-6
Secundario: b-e
U705 Posición terminales: Primario: 1-4-6
Secundario: a-b-c-d-e
Z321, Z1079 Posición terminales: Primario: 1-3-5-6
Secundario: a-c-e
Z1669 Posición terminales: Primario: 1-6
Secundario: b-e
