Dimensiones transformadores formato EI48/20 (1620)

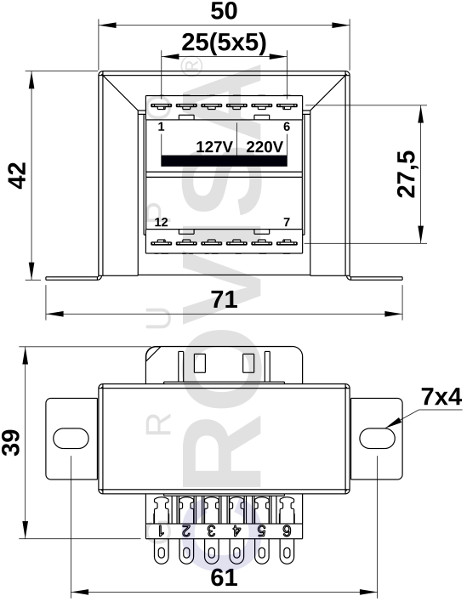

Dimensiones

Todas las dimensiones en mm.

A B C D E F G H I J K L Peso (gr) S
40 48 39 27,5 20,5 11,5 6,2 10,5 70 9 44 60 310 5

C675, C696, E9906, C251, E1407, E1804, C404, Z551, Z578 Posición terminales: Primario: 1-4-6
Secundario: a-c-e
C695, B9006, C250, B1505, C403 Posición terminales: Primario: 1-4-6
Secundario: b-e
Z1086 Posición terminales: Primario: 1-3-5-6
Secundario: a-c-e
Z352 Posición terminales: Primario: a-1-2-3-4-5-6
Secundario: c-f
Z339, Z337 Posición terminales: Primario: 1-2-3-4-5-6
Secundario: a-c-e

* Catálogo transformadores convencionales *
