Dimensiones transformadores formato EI84/43 (2843)

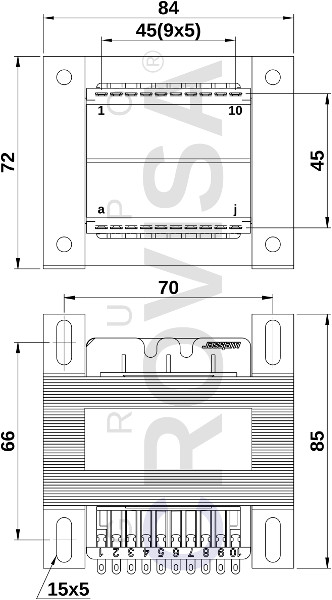

Dimensiones

Todas las dimensiones en mm.

A B C D E F G H I J K L M Peso (gr) S
70 84 74 47 43 19,5 11,5 17 83 12 71 70 64 1950 5

C830, A4832 Posición terminales: Primario: 2-6-9
Secundario: c-h
C831, E2031 Posición terminales: Primario: 2-6-9
Secundario: a-f-j
U512 Posición terminales: Primario: 2-6-9
Secundario: a-c-e-g-i-j
*22H47/1 Posición terminales: Primario: 2-9
Secundario: c-h
