Dimensiones transformadores formato EI108/42 (3642)

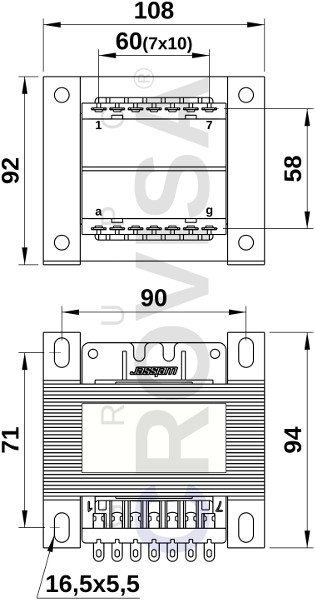

Dimensiones

Todas las dimensiones en mm.

A B C D E F G H I J K L M Peso (gr) S
90 108 88 58 43 25 18 26 94 18 92 90 71 3400 10

B2460 Posición terminales: Primario: 1-4-7
Secundario: b-f
E2461 Posición terminales: Primario: 1-4-7
Secundario: a-d-g
*A3675 Posición terminales: Primario: 1-7
Secundario: b-f

* Catálogo transformadores convencionales *
